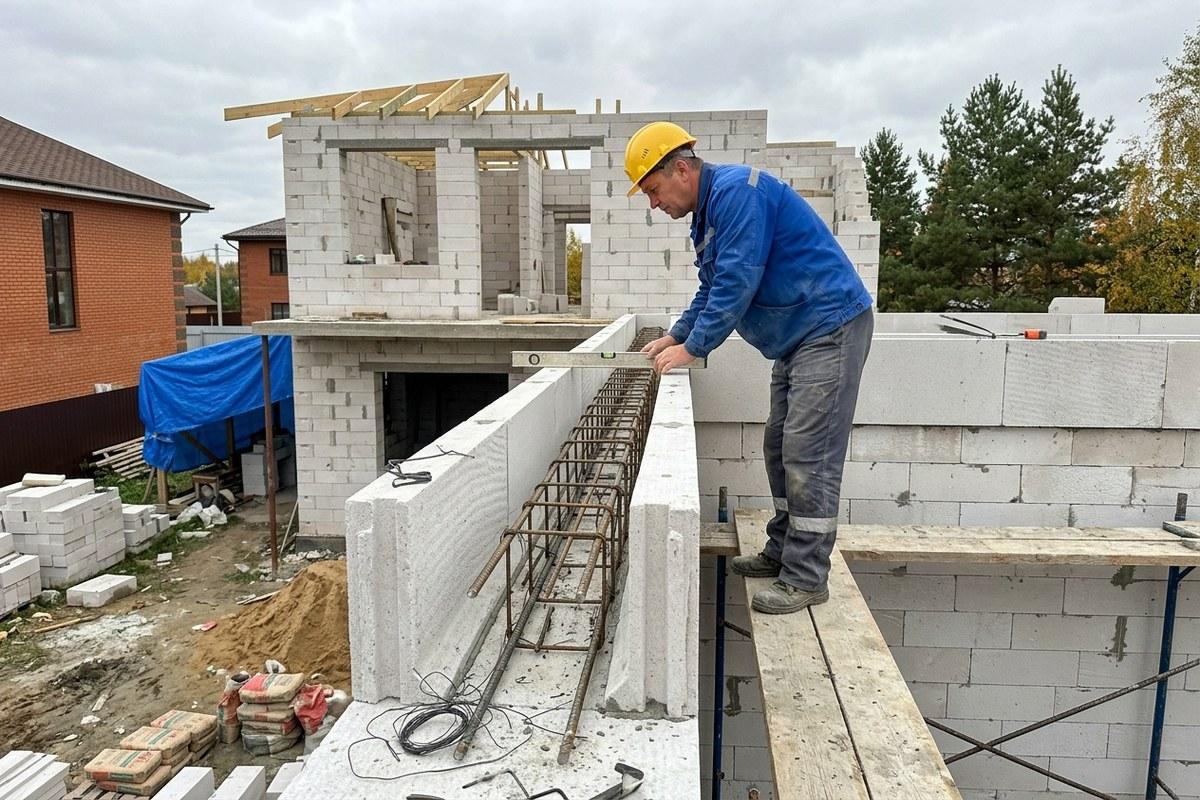

Стены из автоклавного газобетона D400–D600, классов B2.5–B3.5 (ГОСТ 31359-2007), воспринимают вертикальную нагрузку, но плохо работают на локальное смятие и изгиб от неровностей опирания. Армопояс (монолитный железобетонный пояс) — обязательный конструктивный элемент по СП 70.13330.2012 и СП 15.13330.2020 под:
- плиты перекрытия ПК, ПБ, ПКП;
- монолитные ж/б перекрытия;
- деревянные балки и мауэрлат;
- стропильные фермы на коротких простенках.
Назначение армопояса
- Распределение нагрузки — плита давит не на 625 мм блока, а на всю длину пояса.
- Жёсткость контура — пояс связывает стены в единый каркас, снижает кручение при ветре.
- Компенсация неровностей — допуск по кладке ±5 мм нивелируется бетонной подушкой.
- Анкеровка — в пояс врезают шпильки для крепления обвязки, стропил, СИП-панелей.
Геометрия пояса
Минимальные конструктивные размеры для частного дома (стена 375–400 мм из D500):
- Ширина = толщина стены (не меньше 250 мм для несущих стен).
- Высота = 200–300 мм (для пролёта до 6 м достаточно 200 мм при правильном армировании).
- Длина — непрерывно по всему несущему периметру, включая внутренние несущие стены под плитами.
Под поясом выпиливают паз в газобетоне на глубину 1–2 рядов (200–600 мм), чтобы верх стены оставался цельным снаружи для штукатурки, либо используют U-образные блоки как опалубку.
Армирование
Бетон класса не ниже B15 (марка M200), подвижность П2. Арматура А500С (ГОСТ 34028-2016):
| Пролёт стены, м | Продольная арматура | Поперечные хомуты |
|---|---|---|
| до 4 | 4Ø12 (2 верх + 2 низ) | Ø6, шаг 300 мм |
| 4–6 | 4Ø14 | Ø8, шаг 250 мм |
| 6–8 | 6Ø14 | Ø8, шаг 200 мм |
Защитный слой бетона до арматуры — 30 мм (внутренние грани), 40 мм на фасаде при агрессивной среде. Стыки стержней — нахлёст 40d (d — диаметр), в углах здания — гнутые стержни радиусом ≥ 12d.
Узлы примыкания
Опирание плит ПК
- Опирание на стену — не менее 120 мм (СП 15.13330).
- Пояс выводят на полную толщину стены; плиты опирают на «полку» пояса или на цельный пояс с анкерными закладными.
- Между плитами и поясом — зазор 20–30 мм, заполняемый раствором М100.
Мауэрлат деревянной крыши
- Шпильки Ø12 с шагом 1200 мм, анкеровка в пояс на глубину 150 мм.
- Между деревом и бетоном — гидроизоляция (Рuberoid, Технониколь).
- Антисептик и огнезащита мауэрлата обязательны (ФЗ-123 о пожарной безопасности).
Внутренние несущие стены
Пояс на внутренней стене выполняют в одном уровне с наружным. Пересечение поясов — с заходом стержней на 600–800 мм в смежную стену или сваркой в угловых каркасах.
Деформационные швы
При длине стены > 12 м по СП 15.13330 устраивают деформационный шов шириной 30–50 мм с заполнением эластичным профилем. Пояс разрывают, арматуру не связывают непрерывно — иначе трещина пойдёт в кладке выше.
Технология заливки
- Кладка доведена до отметки, паз выпилен, пыль сдута компрессором.
- Арматурный каркас вынесен на 50 мм внутрь для защитного слоя; спейсеры каждые 800 мм.
- Боковая опалубка — только при U-блоках или если пояс выступает наружу.
- Бетон укладывают слоями с вибрированием; не допускать расслоения на газобетоне.
- Уход: увлажнение 7 суток, набор прочности 70 % — через 7 дней (B15 при +20 °C).
- Кладку 2-го этажа начинают не ранее 14 суток после заливки.
Типичные ошибки проектирования
- Пояс только по наружному контуру — внутренние несущие стены без пояса, прогиб плит.
- 2 стержня Ø10 на пролёт 8 м — недостаточно, трещины в кладке под плитой.
- Разрыв пояса под окном — нагрузка от простенка передаётся на блок без распределения.
- Отсутствие связи с фундаментом — вертикальные стержни из ленты не выведены в пояс.
Связь с закупкой блоков
Для пояса закладывайте запас блоков 1-й категории на выпиливание пазов (3–5 % от объёма стен). Блоки D500 B2.5 625×250×300 мм — в прайсе и каталоге стеновых блоков. Доставка в Калужскую область: 8 (800) 770-06-03.
